Aerosoliteknologiasta on tullut välttämätön osa nykyaikaisia kuluttajapakkauksia ja teollisia sovelluksia. Aerosolijärjestelmät tarjoavat kätevän, kontrolloidun ja tehokkaan annostelumekanismin henkilökohtaisesta hygieniatarvikkeesta, kuten deodoranteista ja hiuslakoista, kodin välttämättömiin tarvikkeisiin, kuten desinfiointiaineisiin, ja jopa kriittisiin auto- tai lääkevalmisteisiin. Jokaisen aerosolisäiliön ehdoton sydän on erittäin suunniteltu, tarkasti kypsytetty komponentti: the aerosoliventtiili .
Vaikka kuluttajat kokevat vain yksinkertaisen painikkeen painalluksen, aerosoliventtiilin taustalla oleva mekaaninen toiminta sisältää paine-erojen, materiaalitieteen ja nestedynamiikan kehittyneen vuorovaikutuksen. Tässä kattavassa teknisessä oppaassa kerromme tarkalleen, mitä aerosoliventtiili on, erittelemme sen ydinkomponentteja, tutkimme sen toimintamekaniikkaa ja tarkastelemme maailmanlaajuisilla teollisuudenaloilla nykyään käytettyjä avaintyyppejä.
1. Käsitteen ymmärtäminen: Mikä on aerosoliventtiili?
Aerosoliventtiili on mekaaninen laite, joka on suunniteltu sulkemaan aerosolisäiliö hermeettisesti ja säätelemään sen sisällön annostelua. Toisin kuin perinteiset pumppusuihkeet, jotka luottavat fyysiseen mekaaniseen pumppaamiseen nesteen vetämiseksi ylöspäin, aerosolijärjestelmä on esipaineistettu ympäristö. Venttiili toimii portinvartijana, joka estää haihtuvan tuotekonsentraatin ja nesteytetyn tai paineistetun kaasun seoksen.
Kun venttiiliä käytetään (painetaan alas tai kallistetaan), se avaa vapaan käytävän. Koska tölkin sisäinen paine on huomattavasti korkeampi kuin ulkoinen ilmanpaine, tuote ajaa voimakkaasti tai tasaisesti ylöspäin venttiilimekanismin läpi. Venttiilin geometria määrittää tarkalleen, kuinka tuote vapautuu – olipa kyseessä sitten hieno sumu, karkea suihke, runsas vaahto tai tasainen virta.
Paine-eron periaate
Koko järjestelmä toimii fysiikan perusyhtälön mukaan: ΔP = P sisäinen − P ulkoinen . Niin kauan kuin P sisäinen pysyy suurempana kuin P ulkoinen (ilmakehän paine), neste kiihtyy luonnollisesti kohti poistoaukkoa sillä hetkellä, kun venttiilin mekaaninen este rikkoutuu.
2. Aerosoliventtiilin anatomia: keskeiset osat
Tavallinen aerosoliventtiili näyttää ulkopuolelta kompaktilta, mutta se on koottu useista osakomponenteista, jotka on valmistettu uskomattoman tiukoilla toleransseilla (usein mikroneina mitattuna). Minkä tahansa yksittäisen osan vika johtaa vuotavaan tölkkiin, järjestelmän tukkeutumiseen tai huonoon ruiskutuskykyyn. Alla on klassisen aerosoliventtiilikokoonpanon rakennepilarit:

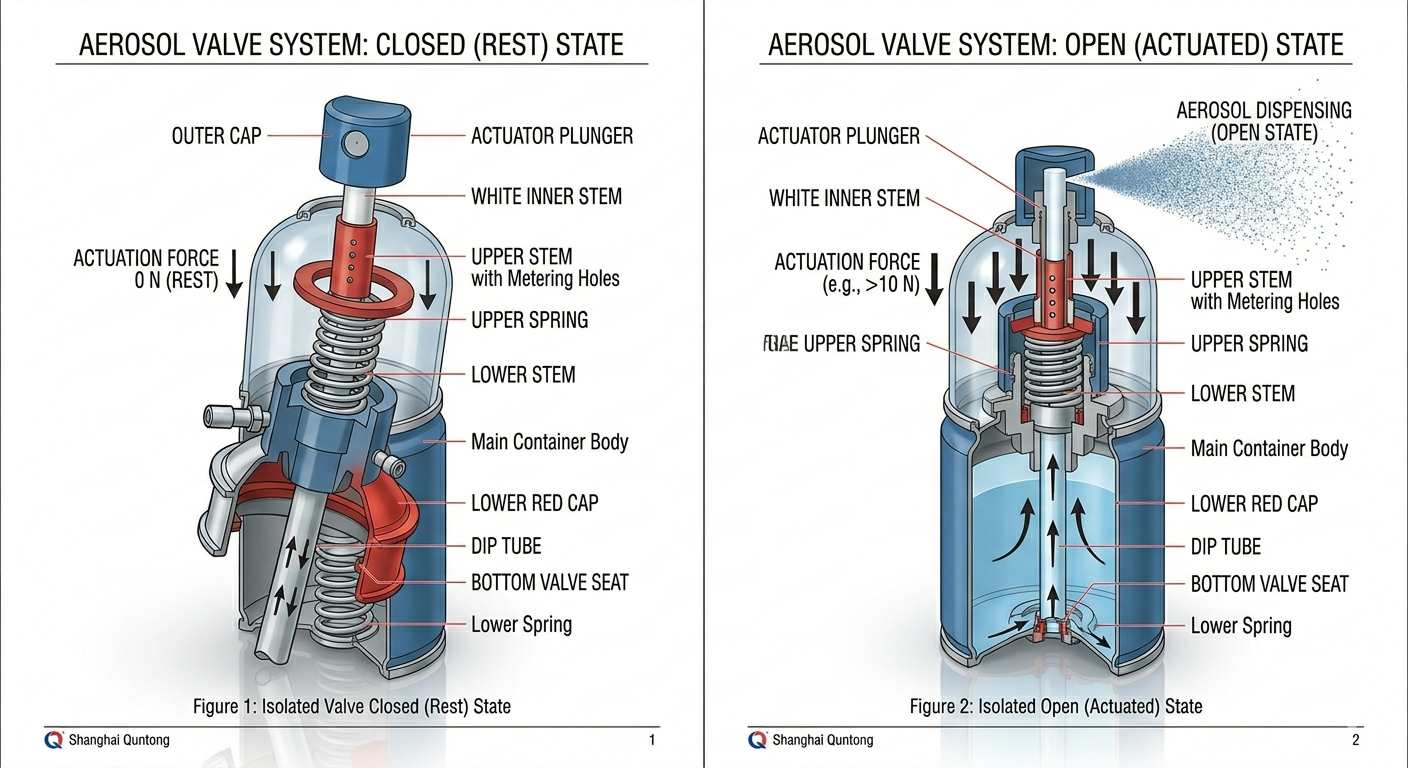

Kuva 1: Poikkileikkauksen anatomia ja aerosoliventtiilin pääkomponentit lepotilassa (suljettu).
| Komponentti | Tehtävä ja tekninen rooli |
|---|---|
| 1. Toimilaite (painike) | Käyttäjää päin oleva osa painetaan tuotteen annostelemiseksi. Se sisältää lopullisen poistoaukon ja ruiskutusosat, jotka hajottavat nestevirran haluttuun ruiskutuskuvioon (sumutus). |
| 2. Varsi | Pystykanava, joka tukee toimilaitetta. Se sisältää pieniä sisäisiä aukkoja (mittausreikiä), joiden avulla paineistettu koostumus pääsee karan kanavaan venttiilin rungosta. |
| 3. Ulompi tiiviste | Joustava elastomeerirengas, joka tiivistää venttiilin varren ja asennuskupin välisen rajapinnan ja estää tuotteen tai ponneaineen karkaamisen, kun venttiili suljetaan. |
| 4. Kevät | Tyypillisesti ruostumattomasta teräksestä valmistettu jousi kohdistaa jatkuvasti ylöspäin suuntautuvaa voimaa karaa vasten varmistaen, että venttiili napsahtaa välittömästi kiinni ja sulkeutuu uudelleen, kun käyttäjä vapauttaa toimilaitteen. |
| 5. Kotelo (venttiilirunko) | Keskikammio, joka sulkee sisäänsä jousen ja pitää varren. Se säätelee tuotteen virtausnopeutta erityisillä pohja- ja sivurajoituksilla (höyryhanat). |
| 6. Asennuskuppi | Metallipohja (usein tinalevyä tai alumiinia), joka kiinnittää koko venttiilikokoonpanon aerosolipurkin rungon reunaan. Se on usein päällystetty suojaavilla lakoilla korroosion estämiseksi. |
| 7. Kastoputki | Kapea muoviputki, joka ulottuu kotelon pohjasta aerosolipurkin pohjaan ja varmistaa, että nestemäinen tuotetiiviste imeytyy puhtaaksi jättämättä liikaa jäämiä. |
3. Vaiheittainen mekaniikka: miten se toimii?
Ymmärtääksemme täysin, kuinka aerosoliventtiili toimii, meidän on tarkasteltava siirtymistä sen kahden ensisijaisen tilan välillä: Lepotila (staattinen) ja Aktivoitu tila (dynaaminen) .
Kuva 2: Dynaaminen toiminta – Aktivoitu tila (avoin), joka osoittaa avoimet nestereitit ja aktiivisen aerosolin annosteluvirran.
Vaihe 1: lepotila (suljettu venttiili)
Kun aerosolipurkki seisoo käyttämättömänä hyllyllä, sisäinen ruostumattomasta teräksestä valmistettu jousi työntää vartta tiukasti ylöspäin. Tämä toiminta pakottaa varren olkapään tiukasti elastomeerista ulkotiivistettä vasten. Tärkeää on, että varren kylkeen poratut pienet mittausreiät (reiät) sijaitsevat kokonaan tiivisteen kiinteän rungon yläpuolella tai kokonaan tukkimina. Koska sisääntuloreiät on suljettu alemmasta painekammiosta, formulaatiota ei pääse karkaamaan. Säiliö on täysin ilmatiivis ja tiivis.
Vaihe 2: Aktivointi (venttiilin avaaminen)
Kun käyttäjä painaa alaspäin toimilaitteen painiketta, hän voittaa sisäisen jousen vastavoiman. Varsi liikkuu alaspäin kotelon kammioon. Tämä fyysinen siirtymä siirtää karan annostusaukot tiivistelinjan alapuolelle paljastaen ne suoraan paineistetun venttiilikotelon sisäpuolelle.
Virtausmekaniikka: Korkeapaineinen ympäristö pakottaa välittömästi nestemäisen tuotteen ylös upotusputken kautta venttiilin koteloon, vasta paljastuneiden varren aukkojen läpi ja ylös onton varren keskelle. Sitten se syöksyy toimilaitteen kammioon, jossa se pakotetaan mikroskooppisen suuttimen aukon läpi ulkoilmaan.
Vaihe 3: kloomisointi ja poistuminen
Kun tuote poistuu toimilaitteen aukosta ilmakehän paineeseen, liuennut nesteytetty ponnekaasu laajenee nopeasti ja välähtää todelliseen kaasumaiseen tilaan. Tämä voimakas laajeneminen murskaa nestemäisen tuotevirran miljooniksi mikroskooppisiksi pisaroiksi ja muodostaa täydellisen, tasaisen aerosolisumun tai -vaahdon suuttimen profiilin suunnittelusta riippuen.
4. Jatkuva vs. mitattu venttiili
Vaaditusta sovelluksesta riippuen teollisuusventtiilien valmistajat suunnittelevat järjestelmiä tuotteen purkamiseksi kahdella eri tavalla:
- Jatkuvat ruiskutusventtiilit: Nämä ovat yleisimmät muunnelmat. Tuote suihkuttaa keskeytyksettä niin kauan kuin toimilaite pysyy painettuna. Niitä suositellaan yleisesti tuotteille, kuten huoneenraikastimet, spraymaalit ja vartalosuihkeet.
- Mittausannosventtiilit: Käytetään ensisijaisesti lääketieteellisissä inhalaattoreissa (kuten astmainhalaattoreissa) tai huippuluokan hajusteannostelijoissa. Näissä venttiileissä on erityinen sisäkammio, joka eristää tarkan, ennalta mitatun määrän formulaatiota (esim. 50 tai 100 mikrolitraa). Kun sitä painetaan, vain oikea määrä annostellaan, eikä enempää pääse ulos ennen kuin venttiili vapautetaan kokonaan ja nollataan.
5. Venttiilin mukauttamisen tärkeys
Ei ole olemassa sellaista asiaa kuin "yhden koon" aerosoliventtiili. Kemiallisen koostumuksen viskositeetti, pintajännitys ja ponneaineen valinta sanelevat voimakkaasti optimaaliset venttiilin tekniset tiedot. Esimerkiksi vesipohjainen formulaatio vaatii täysin erilaiset aukkomitat ja sisäiset höyryhanat kuin alkoholi- tai öljypohjainen kemiallinen yhdiste. Lisäksi elastomeeristen materiaalien valinta tiivisteisiin on arvioitava huolellisesti, jotta voidaan taata kemiallinen yhteensopivuus ja estää materiaalin turpoaminen tai hajoaminen ajan myötä.
At Shanghai Quntong Spray Packaging Material Co., Ltd. , olemme erikoistuneet räätälöimään ja valmistamaan korkean suorituskyvyn aerosoliventtiilikokoonpanoja, jotka on suunniteltu täyttämään tiukat kansainväliset standardit. Säätämällä aukkojen halkaisijaa, valitsemalla erikoisjousien jännityksiä ja käyttämällä kestäviä komponentteja varmistamme, että tuotteesi tarjoavat optimoidun ruiskutuskuvion, tasaisen säilyvyyden ja virheettömän luotettavuuden ensimmäisestä ruiskusta viimeiseen.
